高亮度LED净化灯恒流驱动电路设计

2018-01-01 08:56:20 admin
近几年,高亮度LED净化灯 (HB LED)在各种照明系统中作为光源日益受到青睐,这是由于高亮度LED具有高度的可靠性,使用寿命可以达到几十甚至几万小时,比传统的白炽灯或卤素灯的使用寿命高出几个数量级。基于这一优势,高亮度LED净化灯在汽车照明、公共标示与信号标志以及建筑照明中得到普遍应用。

  高亮度LED是经过特殊处理的PN结半导体器件,正向偏置时可发出白光、红光、绿光或蓝光(也可能产生其它颜色光)。作为PN结它们表现出类似于传统二极管的V-I特性,但具有较高的结压降。在正向电压达到VF (从红光LED的2.5V到蓝光LED的4.5V),流过LED的电流很小;一旦正向电压达到VF,电流将迅速上升(与传统二极管相同)。因此,必须采用限流措施限制电流的上升,以防LED损坏。目前有三种基本的限流方式,表1对这三种方式进行了对比:

高亮度LED净化灯恒流驱动电路设计

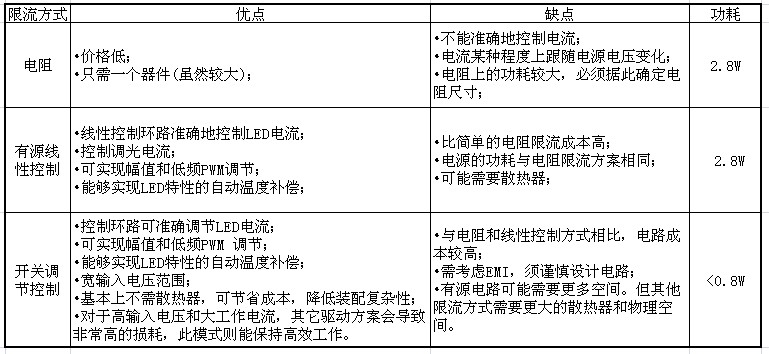

表1 限流方式比较

  假设一个白色LED:VF = 4V、ILED = 350mA、VIN = 12V。

    高亮度LED开关电源

  图1是基于固定频率、高集成度PWM开关转换器MAX5035的高亮度LED净化灯电源原理图,输出电流可达1A。另一类似器件MAX5033的输出电流可以达到500mA。这款基于电感的buck调节器能够准确控制流过LED (或几个串联LED,总电压为12V)的电流。MAX5035的开关频率为125kHz,输入电压范围高达76V (需使用更高额定电压的输入电容和二极管)。此电路可以在较宽的输入电压范围内控制并保持恒定的LED电流。表2总结了该电路的设计规格。

高亮度LED净化灯恒流驱动电路设计

图1 基于固定频率、高集成度PWM开关转换器MAX5035的高亮度LED净化灯电源原理图


高亮度LED净化灯恒流驱动电路设计

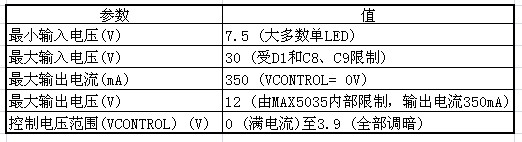

表2 图1电路的基本参数

  利用图1电路在控制端作用一个电压调节LED电流(图2)。图3给出了这一控制架构的效率。

高亮度LED净化灯恒流驱动电路设计

图2 利用图1电路在控制端作用一个电压调节LED电流

高亮度LED净化灯恒流驱动电路设计

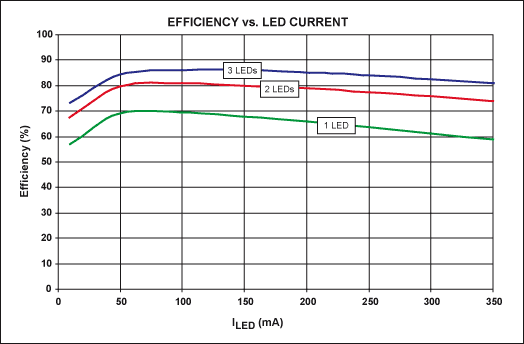

图3 控制架构的效率

    控制电压与三个并联检流电阻的电压共同作用到IC的反馈(FB)引脚。IC的内部控制环路使FB引脚的电压保持在大约1.22V,因此,由于控制电压与电流检测电压都必须保持在1.22V (由电阻R1和R5设置),更高的控制电压将产生更小的电流。

  以下等式除了适用于本例外,还可用来设计其它的输出电流和控制电压:

高亮度LED净化灯恒流驱动电路设计

  其中:VREF = 1.22V、RSENSE是R2、R3与R4的并联电阻值(= 5Ω)。

  在许多情况下,利用低频(50Hz至200Hz) PWM方式调节LED电流非常方便,通过控制脉冲宽度调节亮度(图4)。虽然LED在每个脉冲期间保持相同亮度,肉眼能够察觉到短暂的亮度变化,但是,这种调节方法的优点在于光谱保持不变,采用幅度调节时光谱会随着流过LED电流的变化而改变。

高亮度LED净化灯恒流驱动电路设计

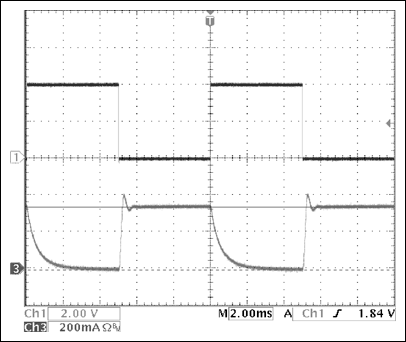

图4 图1电路低频PWM亮度调节的控制和LED电流波形

Ch1:VCONTROL,Ch3:ILED。负载为三个串联绿色LED,总电压近似为9.5V。替换小的输出电容,可以减小关断时的振荡幅度。

  采用100Hz、0V至约3.9V的方波控制波形时,LED电流的脉冲如图4所示。一般来说,低频PWM调光电路的效率比线性LED调光电路(图2)更高。

高亮度LED净化灯恒流驱动电路设计

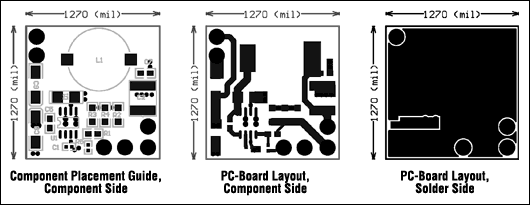

图5 图1所示电路的PCB布局图

    结论

  图1所示IC (MAX5035、MAX5033)为恒流驱动高亮度LED净化灯提供了一种高性价比方案,该方案具有以下优势:

  高开关频率(125kHz)允许选择小电抗器件(L1和C2);

  能够在宽输入电压范围内实现高转换效率;

  输出电压可达12V,能够驱动三个串联的高亮度绿色LED;

  无需机械散热器;

  电压范围可扩展至76V,适用于驱动汽车高亮度LED;

  可用于24V信号标志灯和建筑照明;

  通过变化电流检测电阻R2、R3与R4值,输出电流可达到1A;

  内置开关功率MOSFET,简化设计;

  可通过控制输入引脚,利用模拟电压幅度(线性调光)调节LED的亮度;



  通过控制输入,利用低频PWM信号调节亮度。
