LED净化灯开关电源的几种常见保护电路设计
一款好的LED净化灯开关电源除了需要稳定、高效、可靠外,电路的各种保护措施也必须精心设计,避免在复杂环境条件下能够迅速的对开关电源电路和负载进行有效保护,本文介绍LED开关电源的几种常见保护电路。

1、过电流保护电路

在直流LED净化灯开关电源电路中,为了保护调整管在电路短路、电流增大时不被烧毁。其基本方法是,当输出电流超过某一值时,调整管处于反向偏置状态,从而截止,自动切断电路电流。如图1所示,过电流保护电路由三极管BG2 和分压电阻R4、R5组成。电路正常工作时,通过R4与R5的压作用,使得BG2 的基极电位比发射极电位高,发射结承受反向电压。于是BG2 处于截止状态(相当于开路),对稳压电路没有影响。当电路短路时,输出电压为零,BG2 的发射极相当于接地,则BG2 处于饱和导通状态(相当于短路),从而使调整管BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的。

LED净化灯开关电源输入过电流保护电路

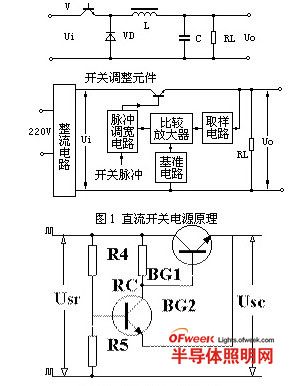

图1:LED开关电源输入过电流保护电路
